芜湖电动采光排烟天窗的控制箱接线示意图哪里有?

发布时间:2024-06-06    来源:安徽渤士力门窗    浏览次数:
芜湖屋面电动天窗具有基本的消防联动功能,可实现智能消防排烟,对新建厂房通过消防验收有积极作用,因而电动采光排烟天窗已逐渐成了工业建筑热门的消防排烟配套设施。关于其控制箱如何接线是很多设计师和排烟天窗厂家非常关心的话题,接线方式可以参考行业主流国标图集,如11cj33图集、09j621-2图集、18j621-3图集等,三者均可在本网站免费下载。
下图是国标图集09j621-2普通控制方式电控箱安装示意图和普通控制方式布线示意图:

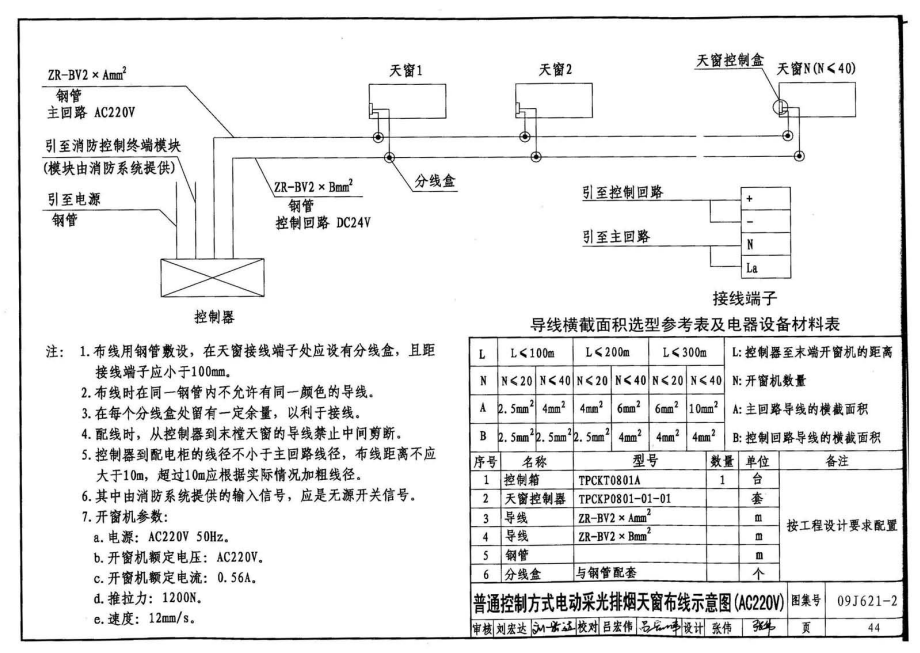

普通控制方式布线示意图

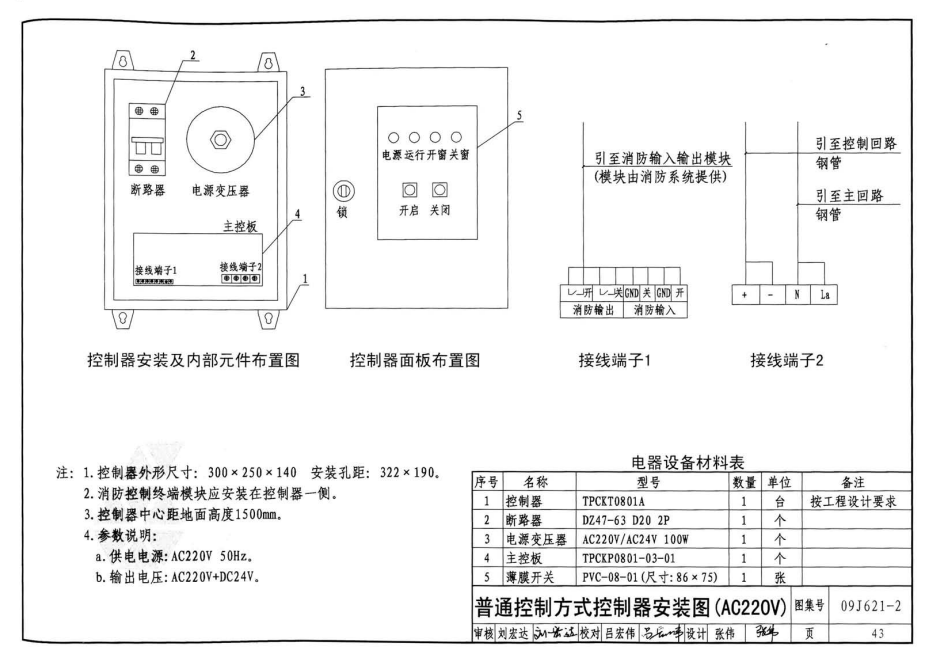

普通控制方式电控箱安装示意图
